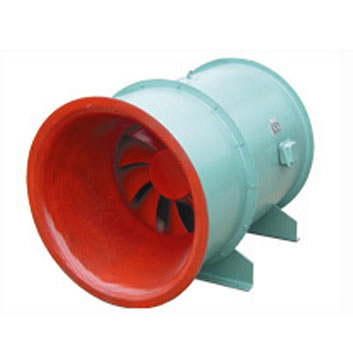

SDF系列隧道式高效軸流風機
一、SDF型隧道式軸流風機概述
SDF型隧道式軸流風機主要用于地下隧道通風換氣，亦可用于鐵路隧道、山洞及地下工程和建筑物的通風換氣。是一種高壓力、低噪聲、高效軸流風機。葉輪直徑自350-1120mm，分為№3.5、№4、№4.5、№5.6、№6.3、№7、№8、№9、№10、№11.2等到11種機號的風機，對某些機號的風機，又根據用戶要求制成幾種葉角，供用戶選用。該型風機經實測表明，其主要技術指標達到了國外同類產品的水平。
二、SDF型隧道式軸流風機結構和型號說明
1、本風機由葉輪、風筒、電機及一些聯接件、支承件組成，為電機內置式結構，葉輪直接裝在電機軸上直聯轉動，葉輪后又設氣流導向葉片。
2、示例：SDF-8Ⅰ表示葉輪直徑為800mm的隧道式軸流風機，Ⅰ表示不同的葉片角度。
| 注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。 |
不同型號詳細參數表：
SDF系列隧道式高效軸流風機外形及安裝尺寸表
| 型號 | A | B | D | D0 | D1 | E | F | n1 | Φd1 | n2 | Φd2 | H | N(kW) |
| 3.5 | 280 | 120 | 356 | 394 | 422 | 340 | 380 | 8 | 12 | 2*2 | 10 | 240 | 0.75 |
| 4 | 360 | 150 | 406 | 444 | 472 | 356 | 400 | 8 | 12 | 2*2 | 10 | 266 | 0.75 |
| 4.5 | 360 | 150 | 456 | 492 | 522 | 356 | 400 | 8 | 12 | 2*2 | 12 | 290 | 1.1 |
| 5 | 360 | 150 | 506 | 544 | 572 | 456 | 500 | 8 | 12 | 2*2 | 12 | 316 | 1.1 |
| 5.6 | 360 | 150 | 566 | 604 | 632 | 556 | 600 | 12 | 12 | 2*2 | 14 | 342 | 2.2 |
| 6.3 | 400 | 160 | 636 | 674 | 702 | 555 | 700 | 12 | 12 | 2*2 | 14 | 380 | 3 |
| 7 | 450 | 185 | 708 | 760 | 796 | 646 | 700 | 12 | 14 | 2*2 | 14 | 430 | 5.5 |
| 8 | 520 | 220 | 808 | 860 | 896 | 640 | 700 | 16 | 14 | 2*3 | 14 | 480 | 5.5-7.5 |
| 9 | 600 | 260 | 908 | 970 | 1016 | 820 | 880 | 16 | 14 | 2*3 | 14 | 540 | 7.5-11 |
| 10 | 600 | 260 | 1008 | 1070 | 1116 | 820 | 890 | 16 | 14 | 2*3 | 14 | 600 | 7.5-11 |
| 11.2 | 640 | 280 | 1128 | 1190 | 1236 | 960 | 1020 | 20 | 18 | 2*3 | 14 | 660 | 18.5 |
SDF系列隧道式高效軸流風機性能參數表
| 型號 | 葉輪直徑 | 風量(m3/h） | 全壓 | 全壓 | 轉速 | 裝機容量(kW) | ******弦長 | 噪聲 | 日本JIS噪聲值點 |
| 3.5 | 350 | 4000 | 343 | 35 | 2900 | 0.75 | 149 | ≤74 | 76 |
| 4 | 400 | 5000 | 343 | 35 | 2900 | 0.75 | 137 | ≤75 | 77 |
| 4.5 | 450 | 6500 | 343 | 35 | 2900 | 1.1 | 129 | ≤76 | 78 |
| 5 | 500 | 8000 | 343 | 35 | 1450 | 1.1 | 335 | ≤77 | 79 |
| 5.6 | 560 | 12000 | 441 | 45 | 1450 | 2.2 | 403 | ≤81 | 83 |
| 6.3I | 630 | 17000 | 490 | 50 | 1450 | 3 | 371 | ≤83 | 86 |
| 6.3II | 630 | 18000 | 490 | 50 | 1450 | 3 | 367 | ≤83 | 86 |
| 7 | 700 | 26000 | 588 | 60 | 1450 | 5.5 | 386 | ≤87 | 89 |
| 8I | 800 | 30000 | 441 | 45 | 1450 | 5.5 | 276 | ≤85 | 87 |
| 8II | 800 | 30000 | 539 | 55 | 1450 | 7.5 | 320 | ≤86 | 88 |
| 9I | 900 | 35000 | 588 | 60 | 960 | 7.5 | 564 | ≤88 | 90 |
| 9II | 900 | 40000 | 588 | 60 | 1450 | 11 | 363 | ≤90 | 92 |
| 10I | 1000 | 40000 | 490 | 50 | 960 | 7.5 | 430 | ≤87 | 89 |
| 10II | 1000 | 48000 | 588 | 60 | 960 | 11 | 500 | ≤89 | 92 |
| 10III | 1000 | 50000 | 686 | 70 | 1450 | 11 | 378 | ≤90 | 92 |
| 11.2 | 1120 | 60000 | 686 | 70 | 960 | 18.5 | 507 | ≤91 | 94 |
